Колпачковля или ситчатая тарелка для проведения процессов ректификации и абсорбции

Номер патента: 166301

Автор: Соломаха

Скачать ZIP архив.

Текст

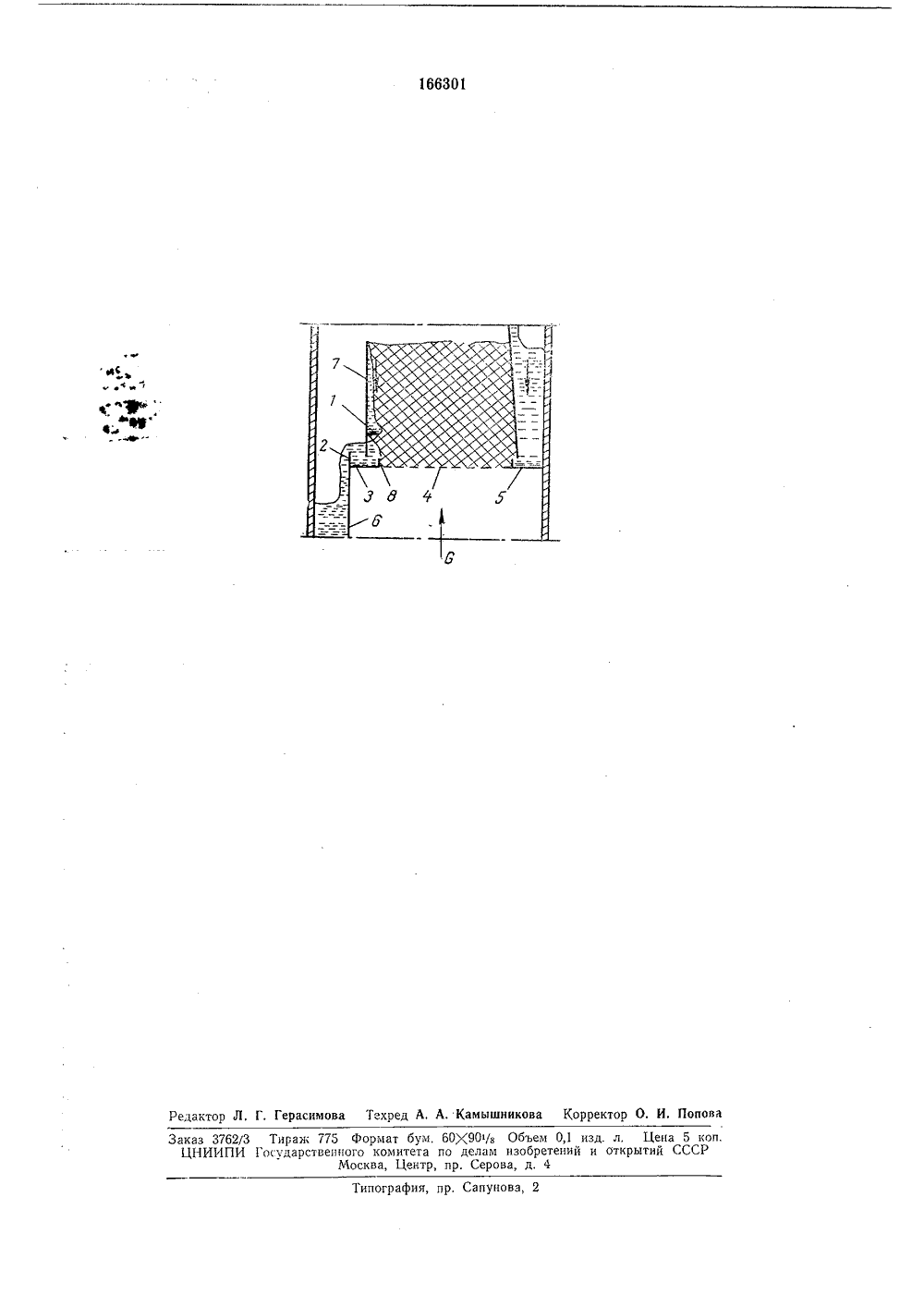

О 11 И С А Н И Е 6630ЙЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 22 Х 1.1961 ( 735396/23) Кл. 12 а, 5 с присоединением заявкиПК риоритетпубликовапо 19.Х Государственныйомитет по делвмизобретенийи открытий СССР 64, Бюллетень22 та опубликования описания 1.11,19 вторзобретения Г. П, Солома Заявите КОЛПАЧКОВАЯ ИЛИ СИТЧАТАЯ ТАРЕЛКА Д ПРОЦЕССОВ РЕКТИФИКАЦИИ И АБ ПРОВЕДЕНИЯЦИИ 2 ну пены поток щитной перегоПодписная группа М Известная колпачковая или ситчатая тарелка для проведения процессов тепло- и массо- обмена со стабильным уровнем парожидкостной эмульсии содержит подпорную перегородку и сливное устройство, состоящее из зоны расслаивания, переливного порога и отбойной перегородки.Предлагаемая колпачковая или ситчатая тарелка отличается тем, что защищенный сегментный перелив снабжен дополнительным невысоким порогом, установленным на рабочей части тарелки перед защитной перегородкой, Участок тарелки между дополнительным порогом и защитной перегородкой перекрывается в плане горизонтальной пластинкой, которая расположена выше тарелки.Колпачковая или ситчатая тарелка такой конструкции создает постоянный статический )ровень жидкости в широком диапазоне скоростей пара (газа).Вариант защищенного сегментного перелива предлагаемой ситчатой тарелки показан на чертеже,Защищенный сегментный перелив, содержащий пластинку 1, перегородку 2 и поддон 3, монтируется на колпачковой тарелке 4, которая имеет карманы: переменный 5 и сливной 6 и защитную перегородку 7. Он снабжен также дополнительным порогом 8, более низким, чем сливная перегородка 2. Горизонтальная пластинка, имеет такие размеры, что перекрывает в плане часть поддона, ограниченнуюзащитной перегородкой и дополнительным порогом.Порог, перегородки 2 и 7 образуют гидро 5 затвор, который препятствует попаданию пены в сливной карман. Пена сепарируется вобъеме, ограниченном пластинкой 1, нижерасположенной части защитной перегородки7 и порогом 8,10 Пластинка 9 отводит в зожидкости, стекающей вдоль зародки 7 (выше пластинки).В случае, если высота сливной перегородки2 меньше на 10 - 12 ми, защищенный сегмент 15 ный перелив выполняют по другому варианту.Предмет изобретенияКолпачковая или ситчатая тарелка для проведения процессов ректификации и абсорбции,20 снабженная защищенным сегментным переливом, отличаюиаяся тем, что, с целью созданияпостоянного статического уровня жидкости вшироком диапазоне скоростей пара (газа),защищенный сегментный перелив снабжен до 25 полнительным невысоким порогом, установленным на рабочей части тарелки перед зашитной перегородкой, а участок тарелки между дополнительным порогом и защитной перегородкой перекрывается в плане горизон 30 тальной пластинкой, расположенной выше тарелки.Редак ипография, пр. Сапунова аз 3762/3 Тираж 775 Формат бум. 60)(90/з Объем 0,1 изд. л. Цена 5НИИПИ Государственного комитета по делам изобретений и открытий ССМосква, Центр, пр. Серова, д. 4

Смотреть

Заявка

735396

Г. Соломаха

МПК / Метки

МПК: B01D 53/18, B01D 3/22

Метки: ректификации, тарелка, проведения, ситчатая, абсорбции, колпачковля, процессов

Опубликовано: 01.01.1964
