Установка для испытания материалов на абразивное изнашивание

Номер патента: 1296902

Авторы: Богатчук, Бурда, Белоусов, Чорный

Скачать ZIP архив.

Текст

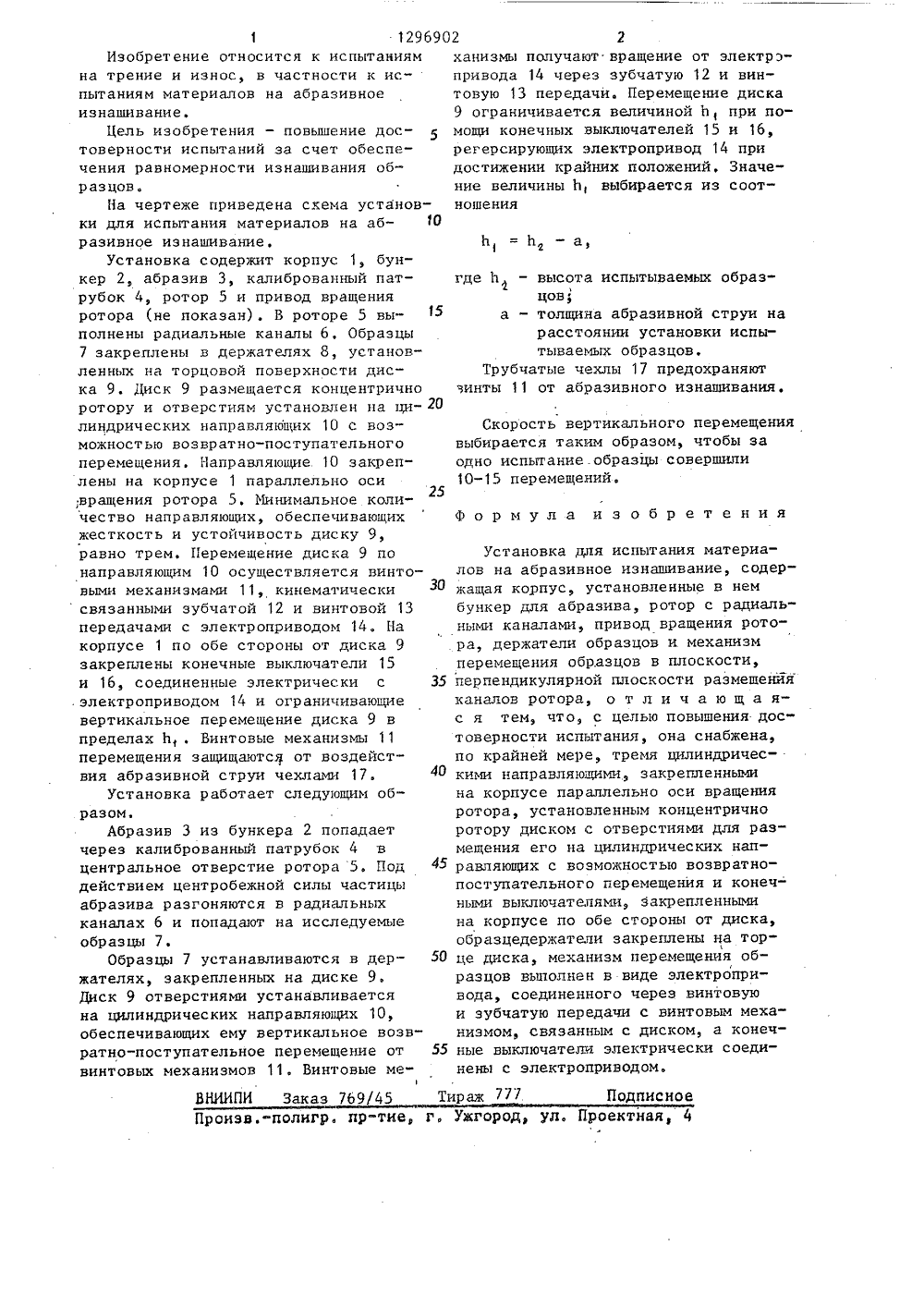

(19) (11 3/ 504 С ИКАНИЕ ИЗОБРЕТЕ АВТОРСКОМ ИДЕТ ЕЛЬСТВ В 10ий инстит,И.Бурорный 8) ьство ССС /56, 1983 свидеС 01 ПЫТАНИЯ МАТЕРИНАШИВАНИЕ 54) УСТ ОВ НА А 57) Изо спытани энос, в ОВКА ДЛЯ И АЗИВНОЕ ИЗ етение отн материалов сится к областна трение иа абразивноебрет ения - пов астности,е. Цель из ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) АвторскоеУ 1045074, кл. шение достоверности испытаний засчет обеспечения равномерности изнашивания. Установка содержит бункер2 с абразивом 3, из которого абразивпоступает во вращающийся, ротор 5 ипо радиальным каналам 6 направляетсяна образцы 7. Образцы 7 закрепленына диске 9, который размещен концентрично ротору 5 с возможностьювозвратно-поступательного перемещения по цилиндрическим направляющим10. По обе стороны от диска 9 накорпусе 1 размещены концевые выключатели 15 и 16, электрически соединенные с электроприводом 1, который через зубчатую 12 и винтовую 13передачи кинематически соединяетвинтовой механизм 11 диска 9. 1 ил.Установка для испытания материалов на абразивное изнашивание, содержащая корпус, установленные в нем бункер для абразива, ротор с радиальными каналами, привод вращения ротора, держатели образцов и механизм перемещения образцов в плоскости, перпендикулярной плоскости размешенйя каналов ротора, о т л и ч а ю щ а яс я тем, что, с целью повышения достоверности испытания, она снабжена, по крайней мере, тремя цилиндрическими направляющиья, закрепленными на корпусе параллельно оси вращения ротора, установленным концентрично ротору диском с отверстиями для размещения его на цилиндрических направляющих с возможностью возвратно- поступательного перемещения и конечными выключателяьш, закрепленными на корпусе по обе стороны от диска, образцедержатели закреплены на торце диска, механизм перемещения образцов выполнен в виде электропривода, соединенного через винтовую и зубчатую передачи с винтовым механизмом, связанным с диском, а конечные выключатели электрически соединены с электроприводом. ВНИИПИ Заказ 769/45 Тираж 777 Подписное Произв.-полигр, пр-тке, г, Ужгород, ул. Проектная, 4 1 129690Изобретение относится к испытаниям на трение и износ, в частности к испытаниям материалов на абразивное изнашивание.Цель изобретения - повышение достоверности испытаний за счет обеспечения равномерности изнашивания образцов.На чертеже приведена схема установки для испытания материалов на аб О разивное изнашивание.Установка содержит корпус 1, бункер 2, абразив 3, калиброванный патрубок 4, ротор 5 и привод вращения ротора (не показан) . В роторе 5 выполнены радиальные каналы 6, Образцы 7 закреплены в держателях 8, установленных на торцовой поверхности диска 9. Диск 9 размещается концентрично ротору и отверстиям установлен на ци линдрических направляющих 10 с возможностью возвратно-поступательного перемещения. Направляющие. 10 закреплены на корпусе 1 параллельно оси вращения ротора 5. Минимальное коли 25 чество направляющих, обеспечивающих жесткость и устойчивость диску 9, равно трем. 11 еремещение диска 9 по направляющим 10 осуществляется винтовыми механизмами 11, кинематическисвязанными зубчатой 12 и винтовой 13 передачами с электроприводом 14. На корпусе 1 по обе стороны от диска 9 закреплены конечные выключатели 15 и 16, соединенные электрически с 35 электроприводом 14 и ограничивающие вертикальное перемещение диска 9 в пределах Ь, . Винтовые механизмы 11 перемещения защищаются от воздействия абразивной струи чехлами 17.40Установка работает следующим об.разом.Абразив 3 из бункера 2 попадает через калиброванный патрубок 4 в центральное отверстие ротора 5, Под 15 действием центробежной силы частицы абразива разгоняются в радиальных каналах 6 и попадают на исследуемые образцы 7.Образцы 7 устанавливаются в дер жателях, закрепленных на диске 9. Диск 9 отверстиями устанавливается на цилиндрических направляющих 10, обеспечивающих ему вертикальное возвратно-поступательное перемещение от 55 винтовых механизмов 11Винтовые механизмы получают вращение от электрэпривода 14 через зубчатую 12 и винтовую 13 передачи. Перемещение диска9 ограничивается величиной Ь при помощи конечных выключателей 15 и 16,регерсирующих электропривод 14 придостижении крайних положений. Значение величины Ь, выбирается из соотношения где Ь - высота испытываемых образцов;а - толщина абразивной струи нарасстоянии установки испытываемых образцов,Трубчатые чехлы 17 предохраняют чинты 11 от абразивного изнашивания. Скорость вертикального перемещениявыбирается таким образом, чтобы заодно испытание. образцы совершили10-15 перемещений. Формула и з обретения

Смотреть

Заявка

3879535, 08.04.1985

ИВАНО-ФРАНКОВСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА

БЕЛОУСОВ ВИТАЛИЙ ЯНОВИЧ, БУРДА МИРОСЛАВ ИОСИФОВИЧ, БОГАТЧУК ИВАН МИХАЙЛОВИЧ, ЧОРНЫЙ ТАРАС ИВАНОВИЧ

МПК / Метки

МПК: G01N 3/56

Метки: испытания, изнашивание, абразивное

Опубликовано: 15.03.1987
