Моторная лодка для передвижения по воде, льду и суше

Номер патента: 12803

Автор: Пестов

Скачать ZIP архив.

Текст

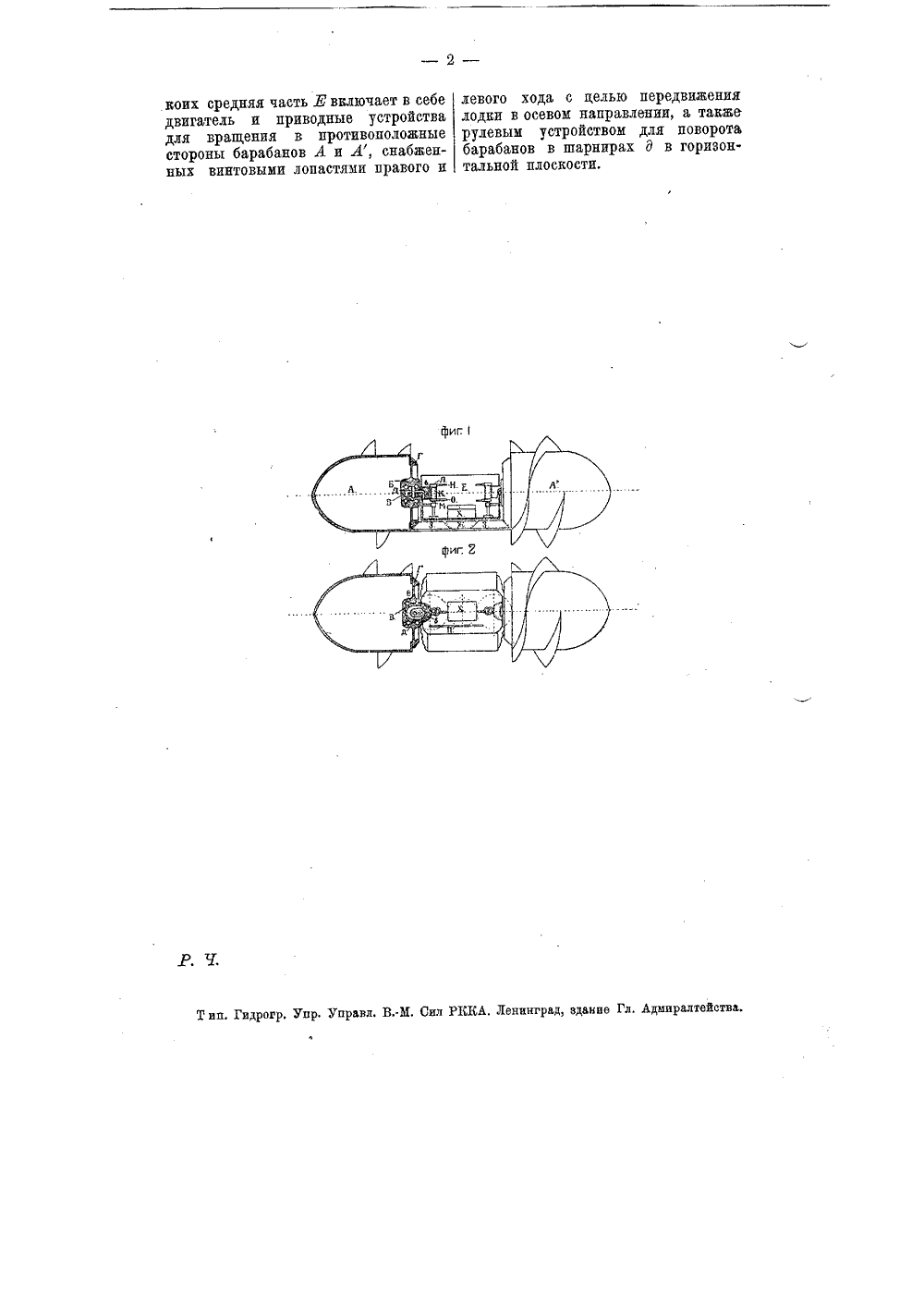

ф Ъ,:1 1, Класс 6 йчФ-,12803 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИС И Й лодки для и иОт движения по воде, лше. К патенту Т. Н. Пестова, заявленному 6 июля 1928 года(заяв. свид, М 29831), выдаче патента опубликовано 31 января 1930 года. Действие патента распространяется на 15 лет от 31 января 1930 года.Предмет пМоторная лодка д по воде, льду и су в движение располож дольной оси барабан лопастями, характер что она состоит из соединенных частей атента. я передвижения ше, прйводимая енными по проми с винтовыми изующаяся тем, трех шарнирно А, А и Л, из Изобретение касается моторной лодки, предназначенной для передвижения по воде, льду и суп 1 е и приводимой в движение расположенными по продольной оси барабанами с винтовыми лопастями. Предлагаемая моторная лодка состоит из трех шарнирно соединенных частей, из которых в средней расположен двигатель с приводными устройствами. Крайние две части представляют собой барабаны с винтовыми лопастами правого и левого хода, приводимые во вращение в противоположные стороны и снабженные рулевым устройством для поворота в горизонтальной плоскости.На чертеже фиг, 1 изображает вид сбоку с частичным разрезом лодки; фиг. 2 - вид ее сверху с частичным разрезом.Лодка состоит из трех, соединенных помощью шарниров А, частей А, Х, Х, из которых последняя вмещает двигатель Х с приводными устройствами. Части же А. и А представляют собой барабаны, снабженные винтовыми лопастями правого и левого хода. Прп помощи конической передачи ЖЗ, двигатель Х приводит во вращение в противоположные стороны колеса Г, наглухо закрепленные на барабанах А и А, вследствие чего последние также вращаются в противоположные стороны, В ступице Б колес Г помещены барабаны В с выступами в, снабженными зубцами. Последние сцепляются с зубцами п 1 естерен .К, снабженных храповыми устройствами .7, ЗХ. Поворачивая с помощью штанги П рукоятки Н, О храповых устройств, можно произво. дить поворот барабанов А, А в горизонтальной плоскости около шарниров д.коих средняя часть Ю включает в себе двигатель и приводные устройства для вращения в противоположные стороны барабанов А и А, снабженных винтовыми лопастями правого и иг Р. Ч,ККА, Ленинград, здание Рл, Адыиралтейства Тип. Гидрогр, Упр, Управл. ВЕ левого хода с целью передвижения лодки в осевом направлении, а также рулевым устройством для поворота барабанов в шарнирах д в горизонтальной плоскости,

Смотреть

Заявка

29831, 06.07.1928

Пестов Т. Н

МПК / Метки

МПК: B60F 3/00

Метки: передвижения, суше, моторная, льду, лодка, воде

Опубликовано: 31.01.1930
