Устройство для полихроматического крашения текстильного материала

Номер патента: 1839769

Авторы: Смолина, Косарев, Лощинина

Формула

УСТРОЙСТВО ДЛЯ ПОЛИХРОМАТИЧЕСКОГО КРАШЕНИЯ ТЕКСТИЛЬНОГО МАТЕРИАЛА, содержащее заправочный узел, приемный стол для материала, систему подачи красителя, имеющую емкости для разных красителей, каждая из которых имеет дозатор, соединенный с соплом, установленным с возможностью перемещения поперек плоскости движения материала, средство распределения красителя на материале с парой плюсовочных валов и сушильную камеру, отличающееся тем, что, с целью расширения технологических возможностей, оно имеет механизм расправки окрашенного материала, размещенный перед сушильной камерой, а средство распределения красителя содержит жгутоформирующее кольцо и дополнительную пару плюсовочных валов, расположенных за кольцом.

Описание

Изобретение относится к отделочным машинам специальных типов, в частности, к устройствам для полихроматического крашения загущенными красителями текстильных и трикотажных полотен.
Цель изобретения расширение технологических возможностей.

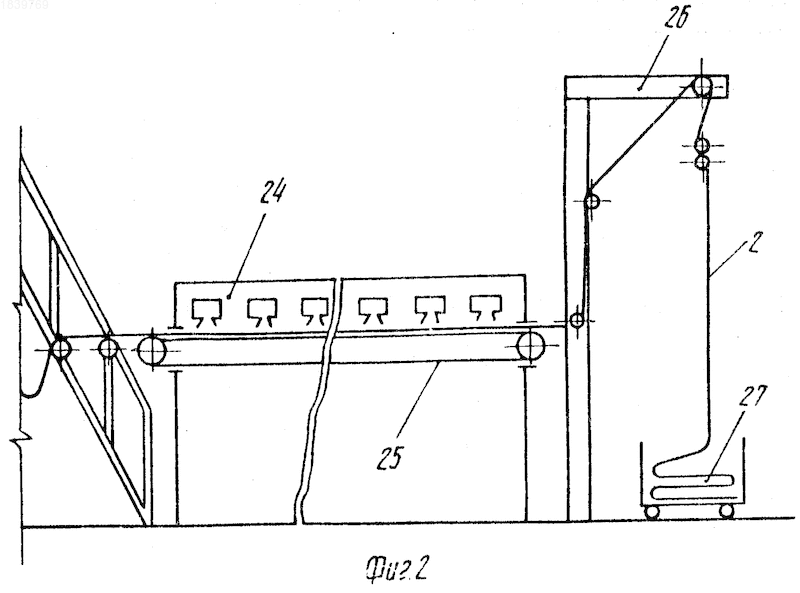

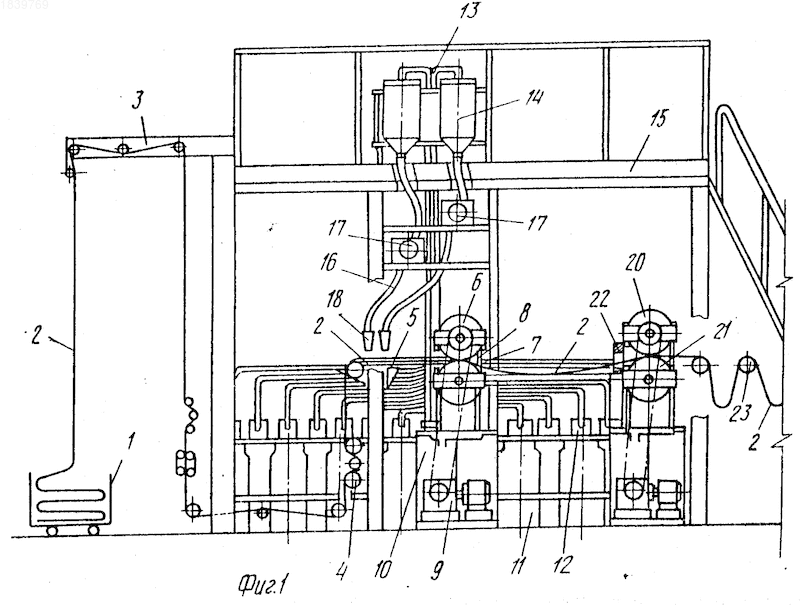

На фиг.1 и 2 изображено устройство для полихроматического крашения текстильного материала, общий вид; на фиг.3 и 4 то же, вид сверху.
Устройство для полихроматического крашения текстильного материала содержит тележку 1 для подвода текстильного материала 2, заправочный узел 3, ширители 4 и приемный стол 5, расположенный в горизонтальной плоскости против жала первой пары приводных плюсовочных валов 6 и 7, установленных в вертикальной плоскости один над другим.
Верхний вал 6 размещен на направляющих 8 и получает вращательное движение от привода 9. Нижний вал 7 установлен с возможностью перемещения в вертикальной плоскости по направляющим 8, закрепленным на станине 10.
Система подачи красителя имеет сменные емкости 11, из которых с помощью насосов 12 по трубопроводам 13 печатная краска подается в емкости-накопители 14, расположенные на верхней площадке 15. По гибким шлангам 16 насосами-дозаторами 17 печатная краска подается в сопла 18, установленные на двух ползунах 19 механизма перемещения сопел. Ползуны 19 совместно с соплами 18 имеют возможность возвратно-поступательного перемещения в горизонтальной плоскости поперек движения обрабатываемого текстильного материала 2.
Средство распределения красителя содержит вторую пару плюсовочных валов 20 и 21 и жгутоформирующее кольцо 22, установленное между парами плюсовочных валов и имеющее возможность поворота, качания и возвратно-поступательного перемещения поперек движения материала.
Механизм расправки 22 окрашенного материала 2 размещен за второй парой плюсовочных валов 20 и 21 и состоит из нескольких ширителей, предназначенных для расплавления жгута текстильного материала, выходящего из жала второй пары валов 20 и 21.
За механизмом расправки 23 окрашенного материала расположена сушильная камера 24, которая снабжена транспортеpом 25 на сетки, на котором происходит транспортирование и сушка окрашенного и расправленного текстильного материала.
Узел приемки 26 готового текстильного материала может быть выполнен любой известной конструкции, например, в виде тканеукладчика люлечного типа.
Укладка готового текстильного материала производится в тележку 27.
Работа устройства для полихроматического крашения текстильного материала осуществляется следующим образом.
Текстильный материал 2 из тележки 1 поступает в заправочный узел 3, где происходит центрирование и расплавление материала и его кромок, а затем в ширители 4, где происходит окончательное распределение материала 2, т.е. устранение складок, сборок и других деформаций материала. После этого текстильный материал 2 поступает на приемный стол 5 и в жало первой пары приводных плюсовочных валов 6 и 7, которые осуществляют перемещение материала.
В зоне приемного стола 5 на поверхность движущегося материала 2 наносится печатная краска.
Из смежных емкостей 11 печатная краска с помощью насосов 12 по трубопроводам 13 подается в емкости-накопители 14, а затем насосами дозаторами 17 по гибким шлангам 16 подается в сопла 18, из которых истекает непосредственно на материал 2.
Сопла 18 установлены на двух ползунах 19 механизма перемещения сопел.
При получении зигзагообразного продольного или хаотичного рисунка на материале сопла 18 совместно с ползунами 19 перемещаются поперек движения полотна с заданной амплитудой.
Управление насосами-дозаторами 17, осуществляющими подачу краски заданного цвета, в заданном количестве и через определенный заданный промежуток времени и режимом перемещения сопел осуществляется, например, с помощью программного устройства блока управления.
При проходе расплавленного материала 2 с нанесенным на него красителем через жало валов 6, 7 краситель распределяется и одновременно вдавливается в материал.
Далее покрашенный материал 2 входит в отверстие жгутоформирующего кольца 22, при проходе через которое на материале 2 создаются многочисленные продольные складки, и уже в таком сжатом виде поступает в жало второй пары приводных плюсовочных валов 20, 21, где происходит переход красителя, содержащегося в материале из мест наиболее сжатых в места наименее сжатые, т.е. происходит неравномерный отжим многочисленных участков материала 2, при этом расположение и геометрию (форму) этих участков определяет внутренняя поверхность кольца 22, вид полотна и скорость его перемещения. Затем материал 2 поступает в механизм расправки 23, где происходит его ширение и расплавление складок, после чего окрашенный и расплавленный материал 2 транспортером 25 подается в сушильную камеру 24, где материал высушивается.
Выходя из сушильной камеры 24, готовый текстильный материал 2 поступает в узел приемки 26 и закладывается в тележку 27.
Устройство позволяет получать безраппортные, многоцветные, богатые по колористике современные рисунки различных оттенков, переходов одного цвета в другой.
Существенное расширение ассортимента обрабатываемого на данном устройстве текстильного материала позволяет получать изделия, отвечающие современному направлению моды и эстетике.
Изобретение относится к отделочным машинам, а именно к устройствам для полихроматического крашения загущенными красителями текстильных и трикотажных полотен, и позволяет расширить технологические возможности. Устройство содержит заправочный узел, приемный стол для материала, систему подачи разных красителей, средство распределения красителей на материале, имеющее две пары плюсовочных валов и размещенное между ними жгутоформирующее кольцо. За средством распределения красителя размещен механизм расправки окрашенного материала, установленный перед сушильной камерой. Устройство позволяет получать безраппортные, многоцветные, богатые по колористике современные рисунки различных оттенков, переходов одного цвета в другой. Изделия из этих материалов отвечают современному направлению моды. 4 ил.

Рисунки

Заявка

4498164/12, 24.10.1988

Всесоюзный научно-исследовательский институт трикотажной промышленности

Косарев С. Е, Косарев В. С, Смолина М. Г, Лощинина Г. А

МПК / Метки

МПК: D06B 21/00

Метки: текстильного, полихроматического, крашения

Опубликовано: 10.11.1995
