Способ изготовления шихты для газопроницаемых перегородок

Формула

СПОСОБ ИЗГОТОВЛЕНИЯ ШИХТЫ ДЛЯ ГАЗОПРОНИЦАЕМЫХ ПЕРЕГОРОДОК в реакторах для получения экзотермических контролируемых атмосфер, включающий смешение гидроксида алюминия, огнеупорной глины и жидкого стекла с последующим перемешиванием полученного связующего с шамотным заполнителем, отличающийся тем, что, с целью улучшения качества контролируемой атмосферы за счет снижения следов метана и окислов азота, повышения производительности процесса на единицу реакционного объема, предварительно гидроксид алюминия делят на две части в соотношении 1 (0,1 0,5) от его общего содержания в связующем и большую из этих частей смешивают с огнеупорной глиной, затем смесь размалывают до тонины пудры, вводят в нее жидкое стекло и оставшуюся часть гидроксида алюминия.

Описание

Изобретение относится к огнеупорным материалам и может быть использовано для производства газопроницаемых перегородок, используемых при безокислительном нагреве металла в печах.
Цель изобретения улучшение качества контролируемой атмосферы за счет снижения следов метана и окислов азота, повышение производительности процесса на единицу реакционного объема.
Пример приготовления. Требуемое количество гидроксида алюминия делят на две части в соотношении 1:(0,1-0,5) от его общего содержания в связующем. Большую из этих частей смешивают с огнеупорной глиной и размалывают смесь до тонины пудры. Затем в полученную смесь вводят оставшуюся часть гидроксида алюминия и жидкое стекло с последующим перемешиванием полученного связующего с шамотным заполнителем. Смесь формуют и сушат при температуре 180оС в течение 3-4 ч.

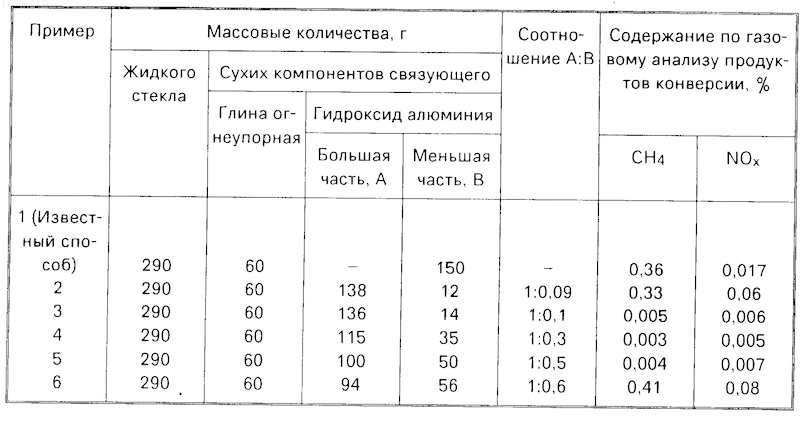

Составы и свойства предлагаемой композиции в сравнении со свойствами прототипа приведены в таблице. На основании полученных данных следует, что содержание продуктов конверсии по газовому анализатору составляет СН4 0,003-0,005% NOx 0,005-0,007%
Изобретение относится к огнеупорным материалам и может быть использовано для производства газопроницаемых перегородок, используемых при безокислительном нагреве металла в печах. Цель изобретения улучшение качества контролируемой атмосферы за счет снижения следов метана и окислов азота, повышение производительности процесса на единицу реакционного объема. Способ изготовления шихты для газопроницаемых перегородок в реакторах для получения экзотермических контролируемых атмосфер включает смешение гидроксида алюминия, огнеупорной глины и жидкого стекла с последующим перемешиванием полученного связующего с шамотным заполнителем. Причем гидроксид алюминия предварительно делят на две части в соотношении 1 (0,1 0,5) от его общего содержания в связующем, большую из этих частей смешивают с огнеупорной глиной и размалывают до тонины пудры, после чего вводят оставшуюся часть гидроксида алюминия и жидкое стекло. В результате использования предложенного способа в реакторах улучшается качество контролируемой атмосферы, содержание продуктов конверсии по газовому анализатору составляет CH4 0,003-0,005%, NOx 0,005-0,007%

Рисунки

Заявка

4799929/33, 20.03.1990

Всесоюзный научно-исследовательский, проектно конструкторский и технологический институт электротермического оборудования, Институт технической теплофизики АН УССР

Васильев С. З, Полевой П. П, Артемьев В. Д, Носач В. Г, Маергоиз И. И, Пушкарев Л. И, Чмель В. Н, Родионов В. Н

МПК / Метки

МПК: C04B 35/10

Метки: шихты, газопроницаемых, перегородок

Опубликовано: 27.09.1995

Код ссылки

<a href="http://patents.su/0-1676219-sposob-izgotovleniya-shikhty-dlya-gazopronicaemykh-peregorodok.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления шихты для газопроницаемых перегородок</a>

Похожие патенты
