Номер патента: 1640907

Авторы: Козлов, Кулаков, Куцерубов

Формула

1. ВЗЛЕТНО-ПОСАДОЧНАЯ ПОЛОСА, содержащая основание, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения поглощения значительной части энергии посадочного удара летательного аппарата, она выполнена в месте посадки летательного аппарата в виде набора типовых модулей с упругим и диссипативным элементами, соединенными с силовой панелью и основанием.
2. Полоса по п.1, отличающаяся тем, что типовой модуль выполнен в виде цилиндра со штоком, установленным в основании, и двух пневмобаллонов с клапанами, причем силовая панель связана со штоком цилиндра и оперта на пневмобаллоны, сообщенные с внешним источником сжатого газа.

Описание

Изобретение относится к области авиации и предназначено для использования в качестве взлетно-посадочной полосы на авианосцах или вертолетоносцах.
Целью изобретения является улучшение эксплуатационных характеристик путем обеспечения поглощения значительной части энергии посадочного удара летательного аппарата.

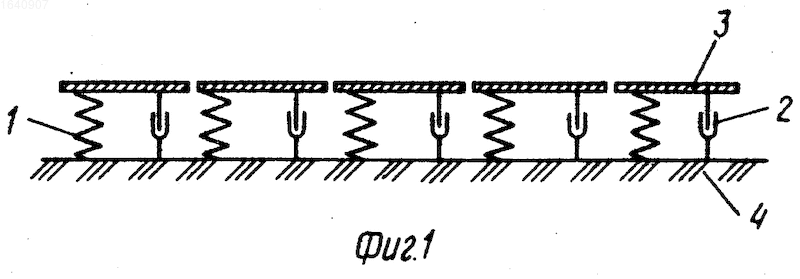

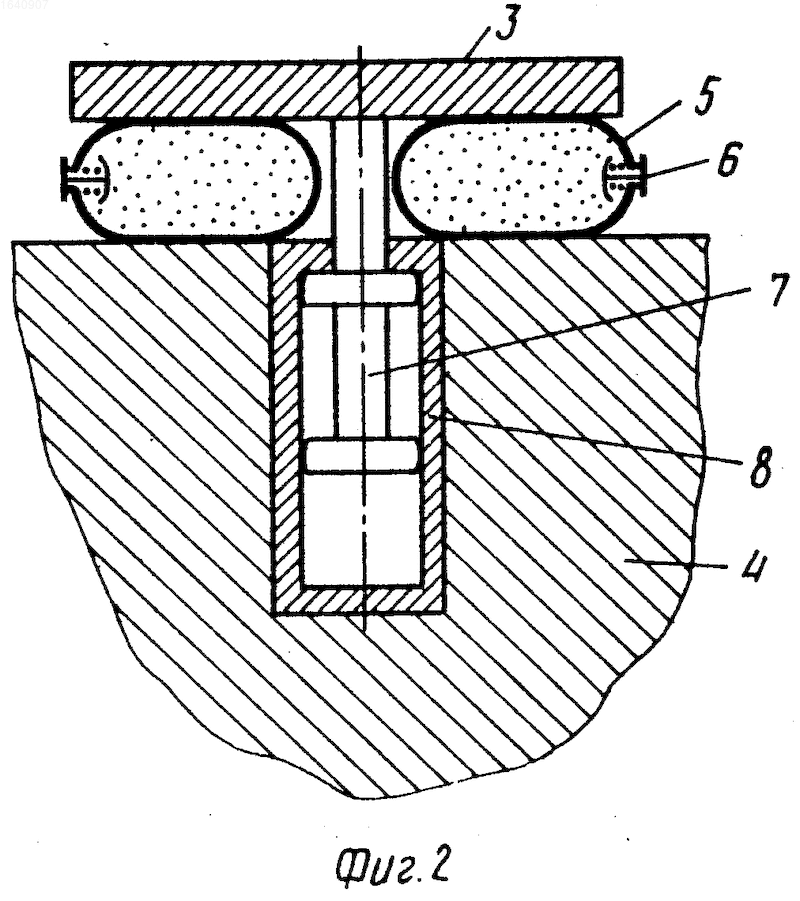

На фиг. 1 показана схема взлетно-посадочной полосы; на фиг.2 устройство типового модуля.
Взлетно-посадочная полоса состоит из типовых модулей, каждый из которых включает в себя упругий 1 и диссипативный 2 элементы, которые соединены с силовой панелью 3 и основанием 4. Упругий элемент 1 обеспечивает необходимую жесткость модуля и восстановление его в исходное положение после посадочного удара. Диссипативный элемент 2 обеспечивает рассеивание необходимого количества энергии посадочного удара, что предотвращает интенсивный отскок летательного аппарата. Силовая панель 3 обеспечивает передачу нагрузок посадочного удара на упругий 1 и диссипативный 2 элементы и их защиту.
Размеры силовой панели 3 модуля и ее масса, характеристики упругого 1 и диссипативного 2 элементов определяются характеристиками шасси летательного аппарата и должны обеспечивать поглощение части энергии посадочного удара при приемлемых величинах нагрузок, действующих на летательный аппарат.
В качестве упругого элемента 1 в модуле используются два пневмобаллона 5 с гибкой оболочкой, в которых поддерживается определенное давление с помощью внешнего источника газа. В качестве диссипативного элемента используется клапан 6, установленный на пневмобаллонах 5 и отрегулированный на заданное давление. Рабочей средой, обеспечивающей упругую характеристики и диссипацию энергии, является газ. Пневмобаллоны 5 удерживаются в предварительно обжатом состоянии силовой панелью 3, соединенной со штоком 7, установленным в цилиндре 8, закрепленным в основании 4.
Конструкция взлетно-посадочной полосы обеспечивает перемещение силовой панели 3 только в вертикальном направлении при взаимодействии на нее любых компонентов нагрузок в процессе посадочного удара.
Устройство работает следующим образом.
В процессе посадочного удара под воздействием нагрузок от шасси летательного аппарата силовые панели 3 модулей перемещаются в вертикальном направлении, обеспечивая за счет работы упругого 1 и диссипативного 2 элементов поглощение и рассеивание определенной части энергии посадочного удара. После посадки летательного аппарата упругий элемент 1 восстанавливает модуль в исходное состояние, готовя его к посадке следующего летательного аппарата.
В конструкции модуля при посадочном ударе давление в пневмобаллонах 5 повышается. При этом открывается клапан 6, дросселируя часть газа в атмосферу, что обеспечивает рассеивание необходимой части энергии посадочного удара. После посадки летательного аппарата за счет внешнего источника газа модуль восстанавливается в исходное состояние. Верхний пояс на штоке позволяет создать предварительную затяжку модуля за счет деформации пневмобаллона 5, что увеличивает его энергоемкость.
Изобретение относится к области авиации и предназначено для использования в качестве взлетно-посадочной полосы на авианосцах и вертолетоносцах. Целью изобретения является улучшение эксплуатационных характеристик путем обеспечения поглощения значений части энергии посадочного удара летательного аппарата. Взлетно-посадочная полоса состоит из типовых модулей, каждый из которых включает в себя упругий 1 и диссипативный 2 элементы, которые соединены с силовой панелью 3 и основанием 4. Упругий элемент 1 обеспечивает необходимую жесткость модуля и восстановление его в исходное положение после посадочного удара. Диссипативный элемент 2 обеспечивает рассеивание энергии посадочного удара. В качестве упругого элемета 1 используются два пневмобаллона с гибкой оболочкой. В процессе посадочного удара под воздействием нагрузок от шасси летательного аппарата силовые панели 3 модулей перемещаются в вертикальном направлении, обеспечивая за счет работы упругого 1 и диссипативного 2 элементов поглощения и рассеивание определенной части энергии посадочного удара.1 з. п. ф-лы, 2 ил.

Рисунки

Заявка

4452707/23, 04.07.1988

Кулаков Г. А, Куцерубов А. Т, Козлов В. В

МПК / Метки

МПК: B64F 1/00

Метки: полоса, взлетно-посадочная

Опубликовано: 27.11.1995
