Способ термической обработки двухфазных титановых сплавов мартенситного класса

Номер патента: 1603817

Авторы: Филиппов, Ларионов, Равдоникас, Майстров, Носов, Ильин

Формула

Способ термической обработки двухфазных титановых сплавов мартенситного класса, включающий нагрев до температуры на 30-100oС выше температуры полиморфного превращения, выдержку в течение 0,5-1 ч, охлаждение со скоростью 0,001-0,01oС/с до температуры 550-600oС, выдержку при этой температуре в течение 0,25-1 ч, нагрев со скоростью 4-10oС/с до температуры на 20-80oС ниже температуры рекристаллизации - фазы, выдержку при этой температуре и последующее охлаждение со скоростью 0,05-3oС/с до 400-500oС, далее на воздухе, отличающийся тем, что, с целью повышения прочности и долговечности при сохранении пластичности, после выдержки при 550-600oС проводят 5-15-кратное циклирование путем нагрева со скоростью 1-100oС/с от нормальной до температуры на 5-15oС ниже первой температуры динамической равнопрочности и b- фаз и охлаждения со скоростью 0,03-10oС/с, а выдержку ниже температуры рекристаллизации -фазы проводят в течение 0,5-1,5 ч.

Описание

Изобретение относится к металлургии, в частности к способу термической обработки двухфазных титановых сплавов мартенситного типа, и может найти применение в авиационной промышленности, а также машиностроении.
Цель повышение прочности и долговечности при сохранении пластичности.
По предложенному способу обрабатывали полуфабрикаты из сплава ВТ23, у которого температура конца полиморфного превращения (Ас3) 920oС,а температура динамической равнопрочности и и --фаз 650oС.
П р и м е р 1. Нагрев до 950oС, в 1 ч, охлаждение с Vo 0,005oС/с до температуры 550oC, в 0,5 ч, циклический нагрев до температуры 635oС со скоростью Vн 1oС/с, охлаждение со скоростью Vо 0,03oС/с до нормальной температуры, количество циклов 5, далее нагрев со скоростью Vн 4oС/с до температуры 810oС в 1,5 ч.
П р и м е р 2. Нагрев до 950oC, в 1 ч, охлаждение со скоростью Vо 0,005oС/с до температуры 550oС, в 0,5 ч, циклический нагрев до 640oС со скоростью Vн 3oС/с от нормальной температуры, количество циклов 10, далее нагрев со скоростью Vн 4oС/с до температуры 810oС, в= 1,0 ч.
П р и м е р 3. Нагрев до 950oС, в 1 ч, охлаждение со Vо 0,005oС/с до температуры 550oС, в 0,5ч, циклический нагрева до температуры 645oС со скоростью Vн 100oC/c, охлаждение со Vо 10oC/c до нормальной температуры, количество циклов 15, далее нагрев со скоростью Vн 4oС/с до температуры 810oС, в 1,5 ч.
Обработка по режимам, выходящим за пределы признаков предложенного способа.
П р и м е р 4. Нагрев до 950oС, в 1 ч, охлаждение со Vo 0,005oС/с до температуры 550oС, в 0,5 ч, циклический нагрев до температуры 650oС со скоростью Vн 0,5oС/с, охлаждение со скоростью Vо 0,01oС/с до нормальной температуры, количество циклов 4, далее нагрев со скоростью Vн 4oС/с до температуры 810o С, в 2,0 ч.
П р и м е р 5. Нагрев до 950oС, в 1 ч, охлаждение со Vo 0,01oС/с до температуры 550oС, в 0,5 ч, циклический нагрев до температуры 630oС со скоростью Vн 120oС/с, охлаждение со скоростью Vo 15oС до нормальной температуры, количество циклов 17, далее нагрев со скоростью Vн 4oС/с до температуры 810oС в 0,4 ч.

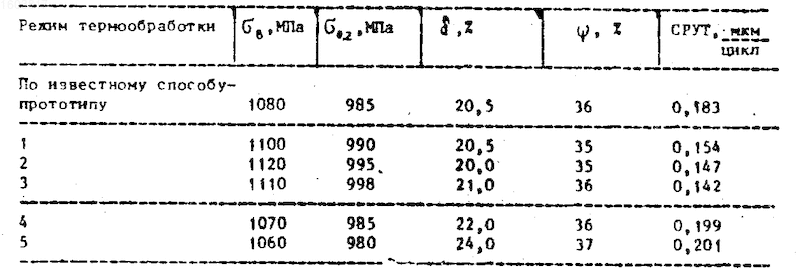

Результаты определения механических свойств приведены в таблице.
Как видно из таблицы, предложенный способ позволяет повысить прочностные свойства на 18-22% при сохранении пластических характеристик на прежнем уровне, при этом скорость роста усталостной трещины замедляется в среднем на 20
Изобретение относится к металлургии, в частности к способу термической обработки двухфазных титановых сплавов, и может найти применение в авиационной промышленности, а также в машиностроении. Цель - повышение прочности и долговечности при сохранении пластичности. Сплавы нагревают до температуры на 30-100oC выше температуры полиморфного превращения, выдерживают 0,5-1 ч, охлаждают со скоростью 0,001-0,01oC/c до 550-600oС, после чего осуществляют 5-15-кратное циклирование путем нагрева со скоростью 1-100oС/с от нормальной температуры на 5-15oC ниже первой температуры динамической равнопрочности и -фаз и охлаждения со скоростью 0,03-10oC/c, затем нагревают со скоростью 4-10oC/c до температуры на 20-80oС ниже температуры рекристаллизации a-фазы, выдерживают в течение 0,5-1,5 ч и охлаждают в начале со скоростью 0,05-3oС/с до 400-500oC, далее - на воздухе. Способ обеспечивает повышение механических характеристик на 18-22% при сохранении уровня пластичности. 1 табл.

Рисунки

Заявка

4674792/02, 06.04.1989

Ильин А. А, Равдоникас Н. Ю, Филиппов Ю. Н, Ларионов В. Н, Майстров В. М, Носов В. К

МПК / Метки

МПК: C22F 1/18

Метки: титановых, термической, класса, мартенситного, сплавов, двухфазных

Опубликовано: 20.06.1996

Код ссылки

<a href="http://patents.su/0-1603817-sposob-termicheskojj-obrabotki-dvukhfaznykh-titanovykh-splavov-martensitnogo-klassa.html" target="_blank" rel="follow" title="База патентов СССР">Способ термической обработки двухфазных титановых сплавов мартенситного класса</a>

Похожие патенты
