Номер патента: 1468077

Авторы: Юрищев, Попов, Грицаюк, Потапенко

Формула

1. СЕКЦИЯ МЕХАНИЗИРОВАННОЙ КРЕПИ, включающая гидростойки, основание с жестко прикрепленной к нему нижней частью ограждения, которая соединена со связанной с перекрытием верхней частью ограждения с помощью размещенных в одной из частей ограждения соединительных элементов, концы которых подвижно установлены в продольных направляющих, выполненных в другой части ограждения, отличающаяся тем, что, с целью повышения надежности работы путем обеспечения управления положением перекрытия секции относительно основания в продольном и поперечном направлениях секции, пара соединительных элементов снабжена закрепленными на них одними сторонами гидроцилиндрами, другие стороны которых связаны с другой частью ограждения, при этом направляющие выполнены на верхней части ограждения, которая соединена с перекрытием шарнирно.
2. Секция по п.1, отличающаяся тем, что часть ограждения, принадлежащая основанию, снабжена упором с возможностью взаимодействия с другой частью ограждения.
3. Секция по п.2, отличающаяся тем, что часть ограждения, принадлежащая перекрытию, снабжена ограничителями раздвижности.

Описание

Изобретение относится к добыче угля подземным способом, а именно с помощью механизированных крепей.
Цель изобретения - повышение надежности работы путем обеспечения управления положением перекрытия секции относительно основания в продольном и поперечном направлениях секции.

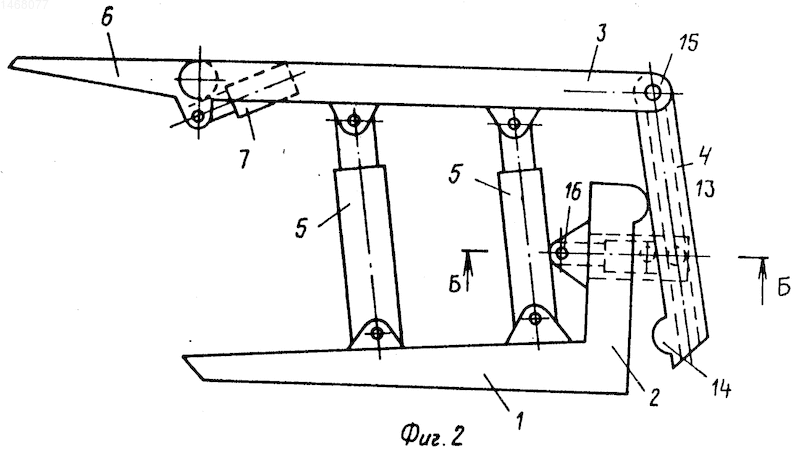

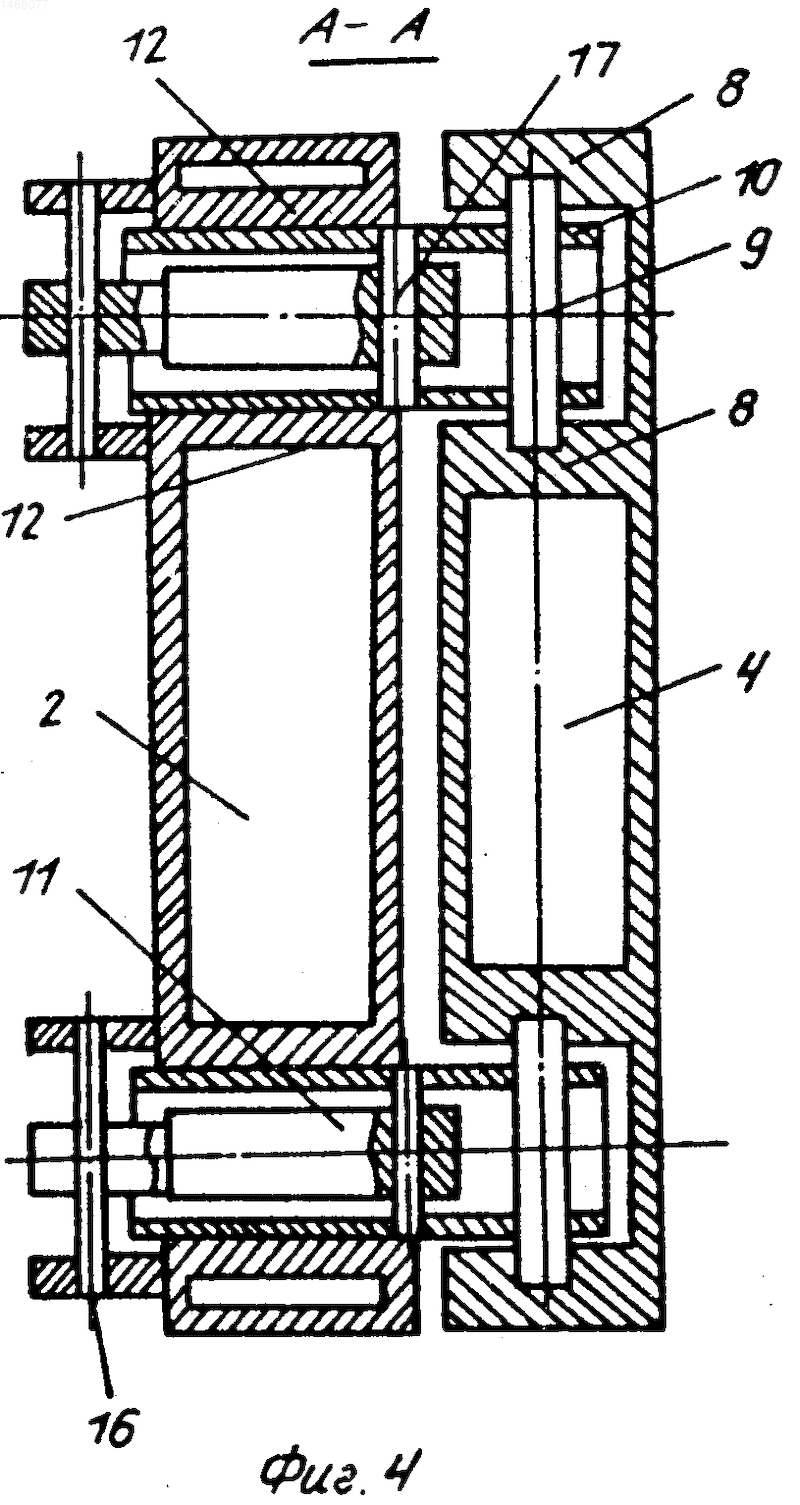

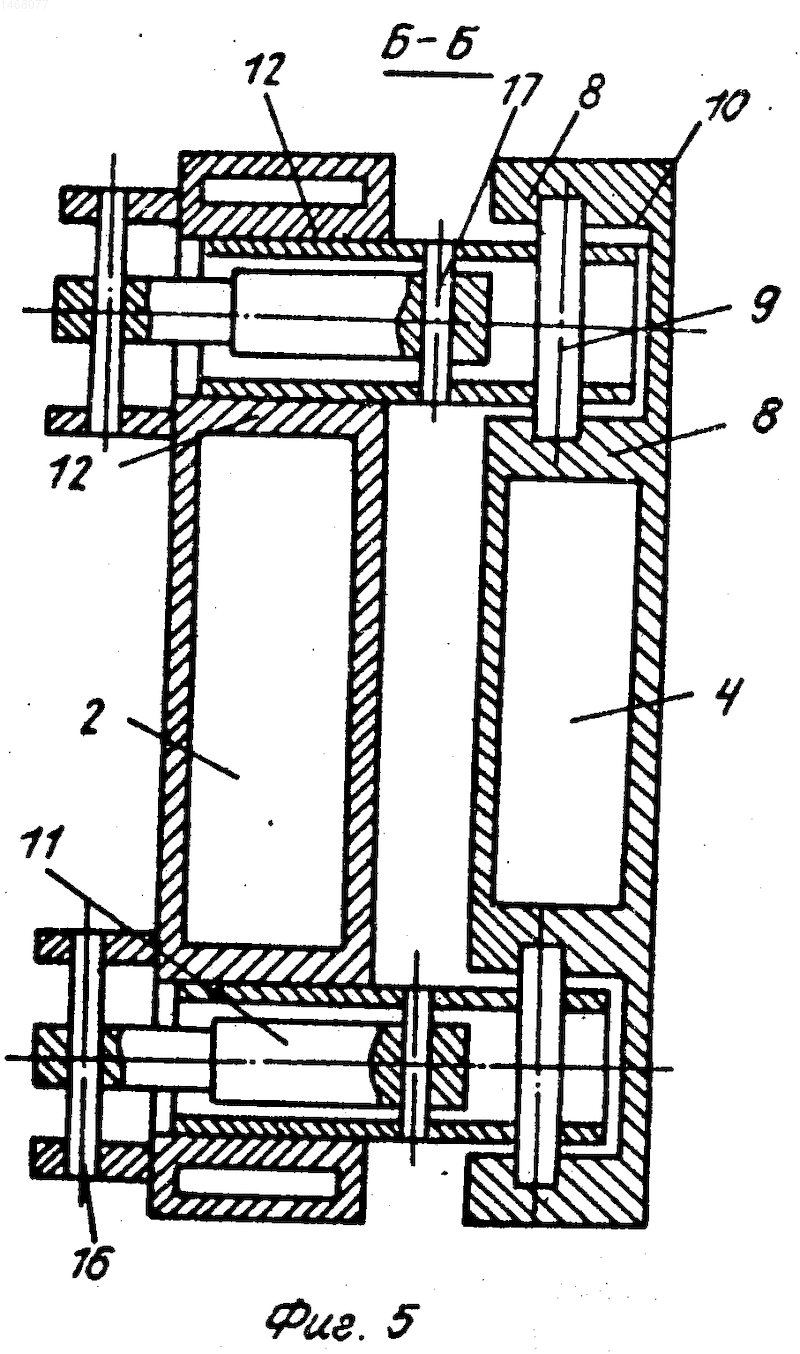

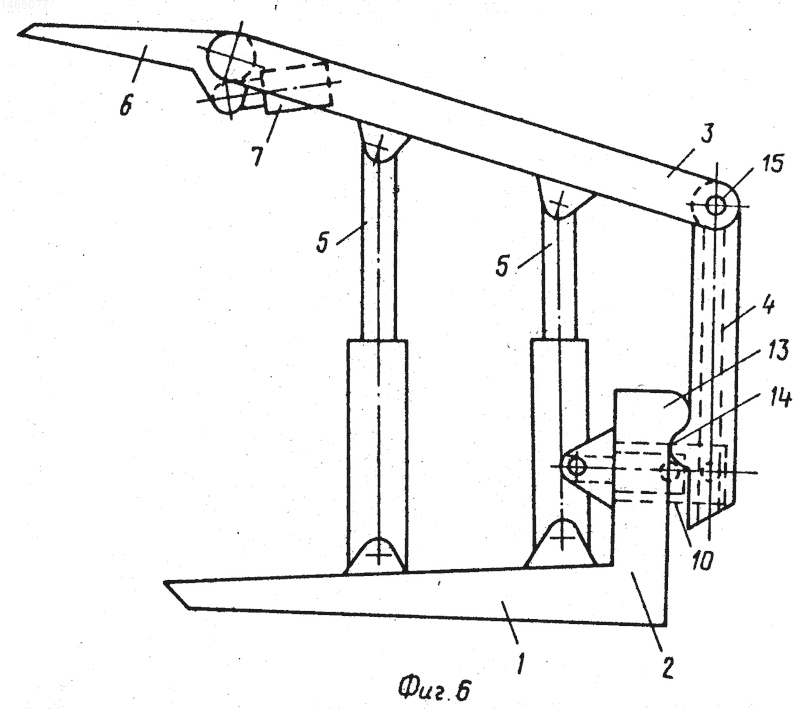

На фиг. 1 изображена секция механизированной крепи с вертикальным положением верхней части ограждения, вид сбоку; на фиг.2 - с наклонным положением верхней части ограждения; на фиг.3 - вид секции крепи сверху со смещением перекрытия относительно основания; на фиг.4 - разрез А-А на фиг. 1; на фиг. 5 - разрез Б-Б на фиг.2; на фиг.6 - секция крепи в оградительно-поддерживающем виде, вид сбоку.
Секция механизированной крепи состоит из основания 1 с нижней частью ограждения 2, перекрытия 3 с верхней частью ограждения 4, гидростоек 5, козырька 6 с гидроцилиндром 7 управления, соединительных элементов, выполненных в виде направляющих 8, роликов 9, ползунов 10, гидроцилиндров 11, направляющих 12, упоров 13 с цилиндрической поверхностью, ограничителей 14 раздвижности, осей 15, 16 и 17 для соединения элементов секции крепи.
Работа секции механизированной крепи состоит в следующем.
В исходном положении (см. фиг.1 и 4) гидростойки 5 частично раздвинуты, перекрытие 3 и козырек 6 прижаты к кpовле (поддерживающий режим работы секции), передняя кромка козырька 6 находится в заданных пределах от забоя, верхняя часть ограждения 4 находится в вертикальном положении и прилегает к упору 13, гидроцилиндры 11 сжаты, ползуны 10 в направляющих 12 находятся в крайнем левом положении. При превышении внешних нагрузок выше допустимых одновременно с просадками гидростоек 5 происходит опускание верхней части ограждения 4 с направляющими 8 относительно роликов 9, которые удерживаются в исходном положении ползунами 10, направляющими 12 и гидроцилиндрами 11. При этом упорами 13 с цилиндрической поверхностью обеспечивается опускание без заклинивания. После прохода комбайна подается давление в штоковые полости гидростоек 5 и секция опускается на заданную величину. При этом процесс опускания верхней части ограждения аналогичен вышеописанному. Секция крепи передвигается к забою известным способом и распирается с контактом с кpовлей козырька и перекрытия. При этом подается давление в поршневые полости гидростоек 5, что вызывает подъем перекрытия 3 и верхней части ограждения 4 относительно роликов 9, которые удерживаются в исходном положении ползунами 10, гидроцилиндрами 11 и направляющими 12. Удержание перекрытия 3 и верхней части ограждения 4 в процессе передвижки обеспечивается гидроцилиндром 11. После распора секция устанавливается на заданном расстоянии от забоя. Если после прохода комбайна происходит дополнительное обнажение кровли, то для его крепления секцией крепи после ее передвижки подается давление в поршневые полости гидроцилиндров 11 (см. фиг.2 и 5). При этом ползуны 10 начинают перемещаться в направляющих 12 в направлении забой-завал (вправо), верхняя часть ограждения 4 относительно упора 13 начинает вращаться против часовой стрелки (центр тяжести перекрытия 3, козырек 6 и гидростойки 5 размещены влево от упора 13), перемещая перекрытие 3 в направлении завал-забой (влево). Максимальная величина перемещения перекрытия соответствует полному ходу гидроцилиндров 11. При этом ползуны 10 не выходят из направляющих 12. Удержание перекрытия 3 и верхней части 4 в перемещенном положении обеспечивается гидроцилиндром 11.
Работа секции с перемещенным положением перекрытия при действии внешних нагрузок, осадках, передвижке и распоре аналогична работе секций при вертикальном положении верхней части ограждения. Взаимодействием упоров 13 с верхней частью ограждения 4 обеспечивается их относительное перемещение без заклинивания. Для возврата секции в исходное положение необходимо подать давление в штоковые полости гидроцилиндров 11. При этом ползуны 10 начинают перемещаться в направлении завал-забой (влево), а верхняя часть ограждения 4 относительно упора 13 начинает вращаться по часовой стрелке, перемещая перекрытие 3 в направлении забой-завал (вправо). Секция приходит в исходное положение. Если секция крепи работает на пластах, имеющих угол падения, то для ликвидации отклонения перекрытия относительно основания в сторону падения пласта, перекрытие 3 разворачивают относительно основания 1 в сторону, противоположную падению пласта (см. фиг.3). Для этого в гидроцилиндр 11, расположенный в секции крепи со стороны противоположной падению, подают давление и раздвигают его, а гидроцилиндр 11, расположенный со стороны падения, находится в исходном положении. При этом отклонение верхней части 4 относительно ползунов 10 происходит за счет конструктивных зазоров между последними и роликами 9. Работа такой секции при действии внешних нагрузок, передвижке, осадках, распоре и креплении дополнительного обнажения кровли аналогична вышеописанным. Работа секции крепи в поддерживающем режиме происходит на всем диапазоне раздвижки частей ограждения. В конце хода раздвижки частей ограждения (см. фиг.6), когда ограничители 14 раздвижности вступят в контакт с упорами 13, при условии наличия хода в гидростойках 5 за счет раздвижки последних перекрытие 3 начинает вращаться относительно верхней части ограждения 4 шарнира 15 до тех пор, пока козырек 6 не войдет в контакт с кровлей. При этом перекрытие 3 контактирует с обрушенными породами, а давление кровли воспринимается гидроцилиндром 7. Такая секция работает в оградительно-поддерживающем режиме. Ее работа при действии внешних нагрузок, осадках, передвижке, распоре, креплении дополнительного обнажения кровли и на углах падения пласта аналогична вышеописанным. Таким образом, гидроцилиндрами, связывающими части ограждения, одна из которых принадлежит основанию, а другая - перекрытию, обеспечивается возможность управления перекрытием относительно основания как в направлении вдоль секции (крепление дополнительного обнажения кровли), так и в поперечном направлении (при работе секции на углах падения), упорами части ограждения, принадлежащими основанию, обеспечивается перемещение верхней части ограждения без заклинивания, а ограничителями раздвижности обеспечивается переход секции крепи из работы в поддерживающем режиме в работу секции в оградительном режиме.
Изобретение относится к оборудованию, используемому при добыче угля подземным способом. Цель изобретения - повышение надежности работы путем обеспечения управления положением перекрытия секции относительно основания в продольном и поперечном направлениях секции. Секция механизированной крепи имеет гидростойки, основание с жестко прикрепленной к нему нижней частью ограждения 2 и перекрытия с верхней частью ограждения 4 и соединительных элементов. Последние выполнены в виде направляющих (H) 8, роликов 9, ползунов 10, гидроцилиндров (ГЦ) 11 и 12. Размещены H 8 на верхней части ограждения 4, которая соединена с перекрытием шарнирно и имеет ограничители раздвижности. Удержание перекрытия и верхней части ограждения 4 в процессе передвижки обеспечивается ГЦ 11. Максимальная величина перемещения перекрытия соответствует полному ходу ГЦ 11. Следовательно, ГЦ 11, связывающим части ограждения, одна из которых принадлежит основанию, а другая - перекрытию, обеспечивается возможность управления перекрытием относительно основания. 2 з.п. ф-лы, 6 ил.

Рисунки

Заявка

4225591/03, 08.04.1987

Подмосковный научно-исследовательский и проектно конструкторский угольный институт

Попов А. Г, Потапенко В. А, Юрищев И. И, Грицаюк Б. И

МПК / Метки

МПК: E21D 23/00, E21D 23/12

Метки: механизированной, крепи, секция

Опубликовано: 20.01.1995
