Устройство для приготовления кормов экструдированием

Номер патента: 1450161

Авторы: Брейво, Невский, Апухтин

Формула

Устройство для приготовления кормов экструдированием, содержащее корпус с размещенным в нем прессующим шнеком с наконечником и приспособление для регулирования давления и температуры продукта, включающее крышку с центральным отверстием и сквозными каналами, поворотную втулку с рукояткой и со сквозными каналами, выполненными с возможностью их совмещения с каналами крышки, отличающееся тем, что, с целью улучшения удобства обслуживания, оно снабжено сменным формирователем продукта, установленным в центральном отверстии втулки, при этом последняя размещена в крышке, центральное отверстие которой выполнено ступенчатым, а втулка имеет фланец с канавкой на боковой поверхности, обращенный к наконечнику шнека и размещенный в крышке с зазором.

Описание

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для приготовления кормов экструдированием преимущественно из зерновых продуктов.
Цель изобретения улучшение удобства обслуживания.

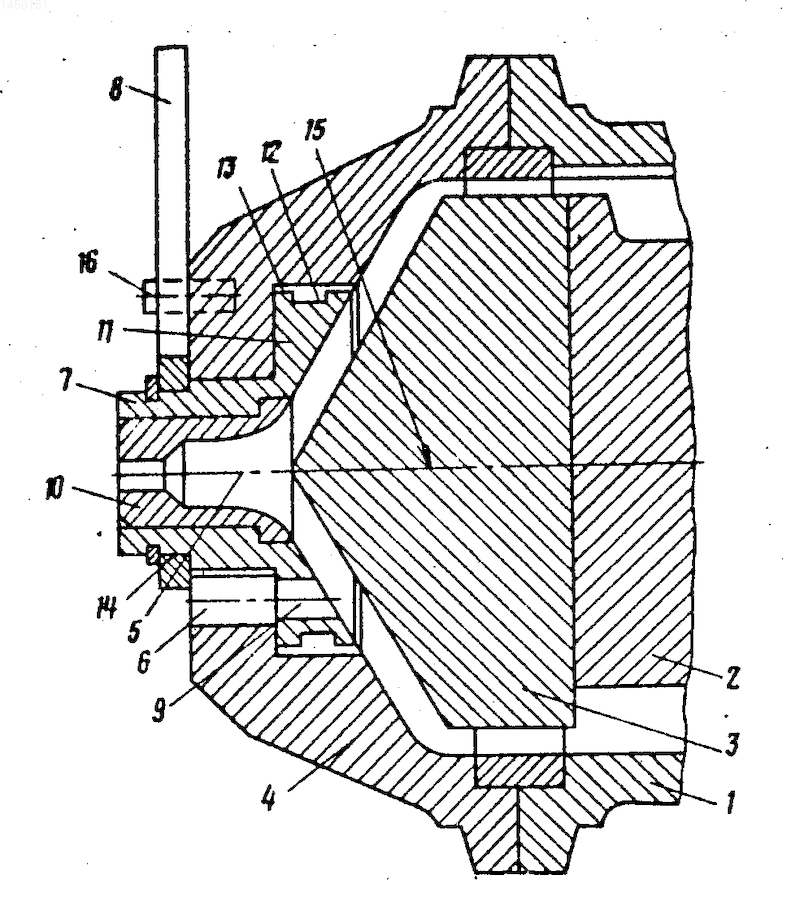

На чертеже показана часть устройства с прессующим шнеком и с приспособлением для регулирования давления и температуры продукта, продольный разрез.
Устройство содержит корпус 1 с размещенным в нем прессующим шнеком 2 с наконечником 3 и приспособление для регулирования давления и температуры продукта, включающее крышку 4 с центральным отверстием 5 и сквозными каналами 6, поворотную втулку 7 с рукояткой 8 и со сквозными каналами 9, выполненными с возможностью их совмещения с каналами 6 крышки 4. Устройство снабжено сменным формирователем 10 продукта, установленным в центральном отверстии втулки 7, при этом последняя размещена в крышке 4, центральное отверстие 5 которой выполнено ступенчатым, а втулка 7 имеет фланец 11 с канавкой 12 на боковой поверхности. Фланец 11 размещен в крышке 4 с зазором 13 и обращен конической частью к наконечнику шнека 2. На выходном конце поворотной втулки 7 имеется поверхность 14, обработанная под ключ, на которой закреплена рукоятка 8. Последняя имеет возможность поворачиваться вокруг оси 15 между упорами 16.
Устройство работает следующим образом. Перед началом работы каналы 6 и 9 совмещают поворотом рукоятки 8 до одного из упоров 16. После запуска, когда зерновая смесь начнет выходить через каналы 6 и отверстие формирователя 10, каналы 6 и 9 перекрывают поворотом рукоятки 8 до второго упора 16.
Устройство прогревается и выводится на эксплуатационный режим. По окончании работы каналы 6 и 9 снова совмещают. Подача зерновой смеси прекращается, при этом продукт выходит через каналы 6 и отверстие формирователя 10. Затем устройство останавливают. Все это обеспечивает лучшую очистку шнековой части и облегчает запуск устройства после останова.
Качество готового продукта регулируют подбором сменных формирователей 10 с разной формой и площадью выходного отверстия. Канавка 12 служит для уменьшения поверхности трения, препятствуя накоплению продукта в зазоре 13 между фланцем 11 и внутренней поверхностью крышки 4, что позволяет уменьшить усилие, необходимое для поворота втулки 7 рукояткой 8.
Предлагаемое устройство имеет простую конструкцию приспособления для регулирования давления и температуры продукта.
В данном устройстве исключено плотное забивание шнековой полости продуктом, что позволяет уменьшить простои для ее очистки. Все это обеспечивает улучшение удобства обслуживания.
Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для приготовления кормов экструдированием преимущественно из зерновых продуктов. Цель изобретения - улучшение удобства обслуживания. Перед началом работы каналы 6 и 9 совмещают поворотом рукоятки 8 до одного из упоров 16. После запуска устройства, когда зерновая смесь начнет выходить через каналы 6 и отверстие формирователя 10, каналы 6 и 9 перекрывают поворотом рукоятки 8 до второго упора 16. Устройство прогревается и выводится на эксплуатационный режим. По окончании работы устройства каналы 6 и 9 снова совмещают. Подача зерновой смеси прекращается, при этом продукт выходит через каналы 6 и отверстие формирователя 10. Затем устройство останавливают. Все это обеспечивает лучшую очистку шнековой части и облегчает запуск устройства после останова. 1 ил.

Рисунки

Заявка

4262686/13, 15.06.1987

Куйбышевский моторный завод

Апухтин Б. А, Брейво Л. Э, Невский В. И

МПК / Метки

МПК: A23P 1/12, A23N 17/00

Метки: экструдированием, приготовления, кормов

Опубликовано: 20.10.1996
