Кассета преимущественно для технологических спутников интегральных схем

Номер патента: 1431658

Авторы: Гладков, Пытьев, Махаев

Формула

КАССЕТА ПРЕИМУЩЕСТВЕННО ДЛЯ ТЕХНОЛОГИЧЕСКИХ СПУТНИКОВ ИНТЕГРАЛЬНЫХ СХЕМ, содержащая корпус с направляющими выступами, пружинные фиксаторы, расположенные в боковых стенках корпуса на одном из его концов, и упор, расположенный в корпусе с возможностью перемещения по его направляющим выступам, отличающаяся тем, что, с целью улучшения эксплуатационных возможностей и удобства обслуживания, она снабжена дополнительными фиксаторами, установленными в боковых стенках свободного конца корпуса, а упор выполнен в виде w-образного упорного съемного элемента, установленного между основными и дополнительными пружинными фиксаторами.

Описание

Изобретение относится к загрузочно-транспортным устройствам и может быть использовано в сборочном и испытательном оборудовании при изготовлении интегральных схем.
Цель изобретения улучшение эксплуатационных возможностей и удобства обслуживания.

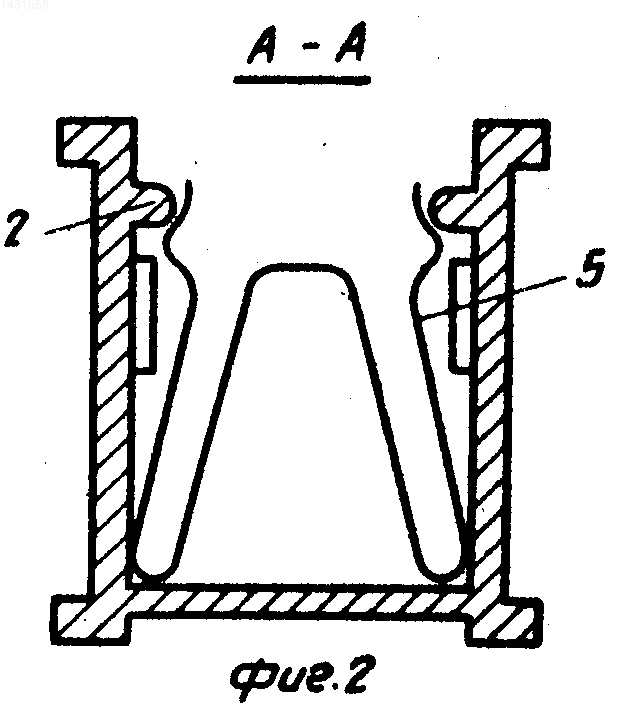

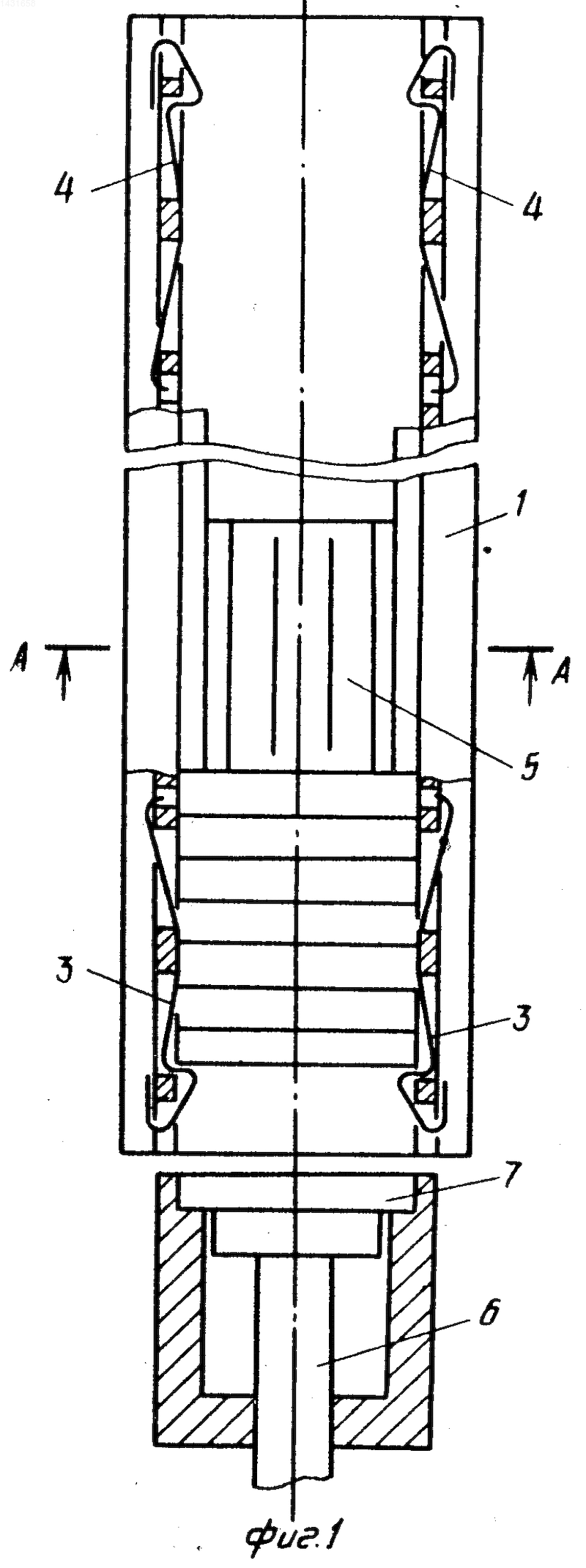

На фиг. 1 показана кассета на позиции загрузки, общий вид; на фиг. 2 дано сечение А-А на фиг. 1.
Кассета содержит корпус 1 с направляющими выступами 2, пружинные фиксаторы 3, расположенные в боковых стенках корпуса в одном из его концов, дополнительные фиксаторы 4, расположенные на противоположном конце корпуса, и подвижный упор 5 в виде W-образного съемного элемента. Для загрузки в кассету спутников 6 используют загрузочный механизм 7.
Загрузка изделий в кассету осуществляется следующим образом. При установке кассеты на позицию загрузки в вертикальное (или горизонтальное) положение подвижный упор находится в ее нижней (или ближайшей к загрузчику) части и удерживается от выпадания за счет своей упругости (см. фиг. 1). Загрузочный механизм 7 подает спутник 6, который при движении вверх отжимает пружинные фиксаторы 3 или 4 (в зависимости от того, каким торцом вниз установлена кассета) и перемещает подвижный упор 5 на расстояние, равное размеру спутника, в направлении движения. Благодаря этому исключается возможность перекоса спутника 6 и нарушение его ориентации. Затем пружинные фиксаторы 3 или 4 возвращаются в первоначальное положение, препятствуя выпаданию спутника 6 из корпуса после отвода загружающего механизма в исходное положение. Цикл загрузки повторяется до заполнения всего корпуса кассеты спутниками.
При разгрузке кассеты, которая также осуществляется при вертикальном положении корпуса, спутник 6 поочередно извлекается из корпуса кассеты специальным толкателем (на фигурах не показан), который при этом отжимает фиксаторы 4 или 3. Если разгрузку необходимо произвести с того торца, где находится упор 5, то упор легко переставляется на противоположный торец корпуса, после чего производится разгрузка. При межоперационной транспортировке спутники надежно удерживаются в кассете фиксаторами, расположенными на обоих концах корпуса.
Таким образом, благодаря тому, что кассета снабжена дополнительными фиксаторами, установленными на противоположном (относительно основных фиксаторов) конце корпуса оппозитно основным фиксаторам, а подвижный упор выполнен в виде упругого съемного элемента W-образной формы, появилась возможность производить загрузку и разгрузку кассеты с любого из ее торцов, что исключает операцию переориентации спутников и дает возможность эффективно использовать эту кассету в условиях гибкого автоматизированного производства.
Изобретение относится к электронике. Кассета преимущественно для технологических спутников (ТС) интегральных схем содержит корпус 1 с направляющими выступами 2, пружинные фиксаторы (ПФ) 3, расположенные в боковых стенках корпуса 1 в одном из его концов, ПФ 4, расположенные на противоположном конце корпуса 1, и подвижный упор 5 в виде W-образного съемного элемента, установленного между ПФ 3 и 4. Для загрузки в кассету ТС 6 используют загрузочный механизм 7. Кассета удобна в обслуживании. 2 ил.

Рисунки

Заявка

4180716/21, 14.01.1987

Махаев В. Г, Пытев В. И, Гладков А. В

МПК / Метки

МПК: H01L 21/68, H05K 13/02

Метки: спутников, преимущественно, схем, технологических, кассета, интегральных

Опубликовано: 20.08.1995
